PROLOGS PQ – Salztracer System

PROLOGS - PQ Salztracer System

Abflussmessgerät für turbulente Gewässer mit undefiniertem Querschnitt – Verdünnungsmethode

PQ - Salztracersystem

PROLOGS PQ – Salztracer System
Abflussmessung nach der Salztracer- Verdünnungsmethode
PQ - Salztracersystem

PROLOGS PQ – Salztracer System
Hochauflösende Leitfähigkeitssonden für die Durchführung von Salztracerversuchen
PROLOGS Salztracer Tracerverfahren Verdünnungsmethode

PROLOGS Salztracer Tracerverfahren Verdünnungsmethode
PROLOGS Salztracer Verdünnungsmethode Abflussmessung

PROLOGS Salztracer Verdünnungsmethode Abflussmessung


Das PROLOGS – PQ Salztracer System ist ein mobiles Abflussmesssystem mit hochauflösenden Leitfähigkeitssonden. Die zugrunde gelegte Tracermethode oder Verdünnungsmethode, wurde für turbulente Gewässer mit schwer definierbarem Querschnitt entwickelt. Wir messen da wo andere Messmethoden an ihre Grenzen stoßen. Besonders geeignet für die Abflussmessung von Fischaufstiegstreppen, Gebirgsbächen und kleineren, schnell fließenden Fließgewässern. Hohe Umweltverträglichkeit durch die Verwendung von handelsüblichen Kochsalz (NaCl).

Die Abflussdaten können in Echtzeit auf jedem windowsfähigen Tablet oder Laptop dargestellt werden.

Erhältlich mit und ohne Zubehörkoffer

Funkübertragung der Daten bis zu 200m

Datenspeicherung auch bei Abruch der Funkverbindung!

Parameter: Abfluss
Messprinzip: Salztracermethode, Verdünnungsmethode
Messtechnik: 1 – 4 hochauflösende Leifähigkeitssonden
Messbereich: 0…2000μS/cm
Auflösung: 0,1 μS/cm
Messinterval: 1 Sek
4MB Datenspeicher: Kein Datenverlust bei bei Abbruch der Funkverbindung
Datenlogger mit Nahfunk-Schnittstelle: Reichweite bis zu 200m

• Hochauflösende Leitfähigkeitssonden
• Verlässliche Ergebnisse auch ohne Kenntnis des Gewässer-Querschnitts
• Einfaches Handling
• Nahfunk-Schnittstelle (Reichweite 200m)
• Echtzeitdarstellung und Übertragung der Daten
• Kein Verlust der Daten bei Verbindungsabbruch
• Einfach zu bedienende Auswertungssoftware
• Aubflussmenge wird direkt vor Ort angezeigt
• Komplette Ausrüstung in einem Koffer
• Gute Umweltverträglichkeit durch NaCl als Tracer
• Schrittweise Messanweisung und Menüführung
• Jeder Versuch kann mit eigenem Bericht und Notizen abgespeichert werden

Bei dem PROLOGS PQ Salztracer System wird die für Abflussmessungen entwickelte Salzverdünnungsmethode angewandt. Hierbei wird eine definierte Menge Salz als Markierungsstoff (Tracer) an einer Injektionsstelle schwallartig in das Gewässer gegeben und anschließend deren Verdünnung nach dem Durchfließen einer bestimmten Messstrecke bestimmt. Die Verdünnung wird durch hochgenaue Leitfähigkeitssonden ermittelt und aufgezeichnet. Als Tracer kann handelsübliches und für die Umwelt unbedenkliches Kochsalz (NaCl) verwendet werden. Bei dieser Methode werden keinerlei bauliche Veränderungen am Gewässer benötig. Der Querschnitt des des Gewässers muss nicht bekannt sein.

Parameter AuflösungMessgenauigkeitMessbereich
Leitfähigkeit0,1 μS/cm± 1 % vom Messwert0…2000 μS/cm
Temperatur0,1 °C±0,1 °C-5°C bis 50°C
Datenlogger
DimensionenØ23mmLänge: 395mm
MaterialPOM Kunstoff
SchutzartIP68überflutungssicher
Datenspeicher4 MB FlashspeicherBis zu 280 000 DatensätzeRingspeicher
Nahfunk-Schnittstelle868MHzReichweite:
bis zu 200m (offenes Feld)
Stromversorgung:2 x 3.6 V Lithium MignonStandzeit:
> 8 Jahre (1h Messtakt)
einfacher Batteriewechsel
Verbindung zur Sensoreinheitstörungssicherer RS485-Datenbus
Zeitmessunghoch genaue, batteriegepufferte Echtzeituhrkein Zeitverlust bei Batteriewechsel
Speicherintervall1 Sekunde bis X Jahre
MessroutinenProfilProfil mehrzeilig:
bis zu 20 Profilzeilen
Differenzmessung
OnlinemessungEinzelmessungOnlinedarstellung ab 1sek Aktualisierungstaktkann parallel zur Messroutine erfolgen
SoftwareWindowsab Windows 98
Leitfähigkeitssonde
DimensionenØ 23mmLänge: 205 mm
MaterialEdelstahl V4APOM
Kabel
MaterialEPR-Mantel-40°C bis 80°Cbedingt chemikalienresistent

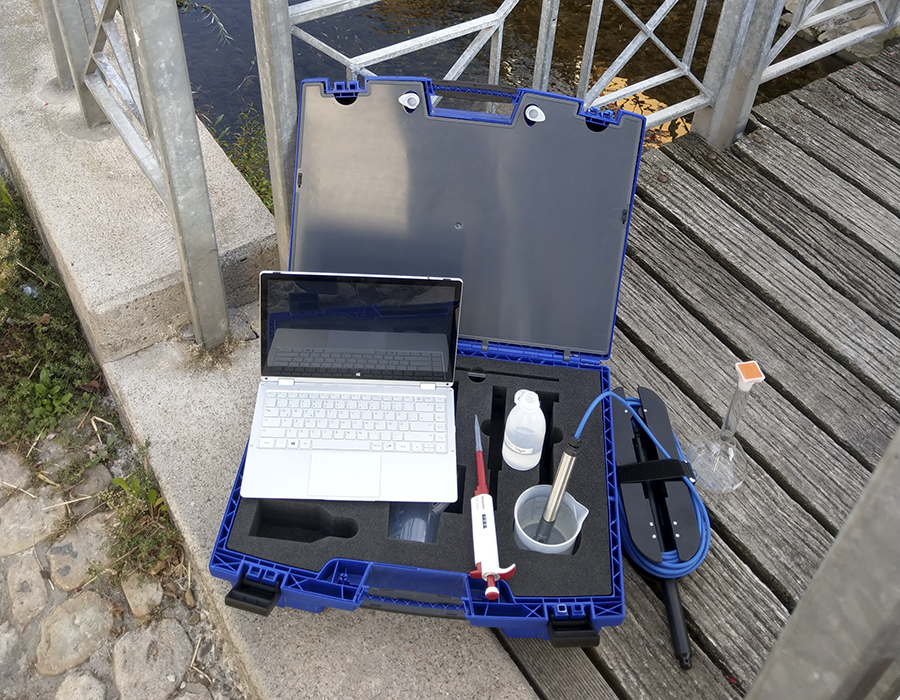

Koffer und Zubehör für die Durchführung von Salzversuchen
Pipette, Kalibrierlösung, Messbecher 500ml, Messbecher 600ml mit Henkel, Messkolben 250ml, Glasstab und Aufbewahrungsboxen für abgepacktes Salz oder andere Kleinteile





USB-Funkstick
Der USB-Funkstick macht jedes Windows fähige Tablet oder Laptop zu einem
mobilen Auslesegerät. Die Reichweite beträgt in freiem Feld bis zu 200m.

Broschüre – PROLOGS PQ – Salztracer System
Herunterladen
